Guia para Atualizar o Firmware dos Switches Cisco Catalyst com Porta USB
Atualize o Firmware do Switch Cisco Catalyst via USB. Além disso, descubra como otimizar o desempenho do seu equipamento Cisco com nosso guia passo a passo. Nesse material, você aprenderá a garantir segurança e eficiência, especialmente por meio da atualização para as versões mais recentes de firmware. Portanto, aproveite ao máximo suas soluções Cisco e mantenha sua rede funcionando de forma confiável.
Renove o firmware do Switch Cisco Catalyst com o uso de USB. Por Que Atualizar o Firmware é Essencial?
Atualizar o firmware do Switch Cisco Catalyst via USB é uma prática recomendada, pois oferece diversas vantagens. Em primeiro lugar, a porta USB possibilita um método direto e simples para transferir o arquivo de firmware. Isso é especialmente útil quando o acesso à rede é limitado ou inexistente, permitindo assim uma atualização offline. Essa capacidade é crucial em situações de problemas de rede ou em novas instalações.
Além disso, a transferência de dados via USB tende a ser mais rápida do que o uso de TFTP, especialmente em redes congestionadas. Outro ponto positivo é que a atualização offline minimiza a exposição do switch a ameaças de segurança durante o processo. Por fim, o acesso físico à porta USB serve como uma camada extra de segurança, garantindo que apenas pessoas autorizadas possam realizar a atualização.
Passo a Passo Para Atualizar o Firmware do Switch Cisco
Passo 1: Preparação
Renove o firmware do Switch Cisco Catalyst com o uso
de USB. Siga os passos originais para baixar a imagem
IOS-XE, preparar o pendrive e conectar-se via console.

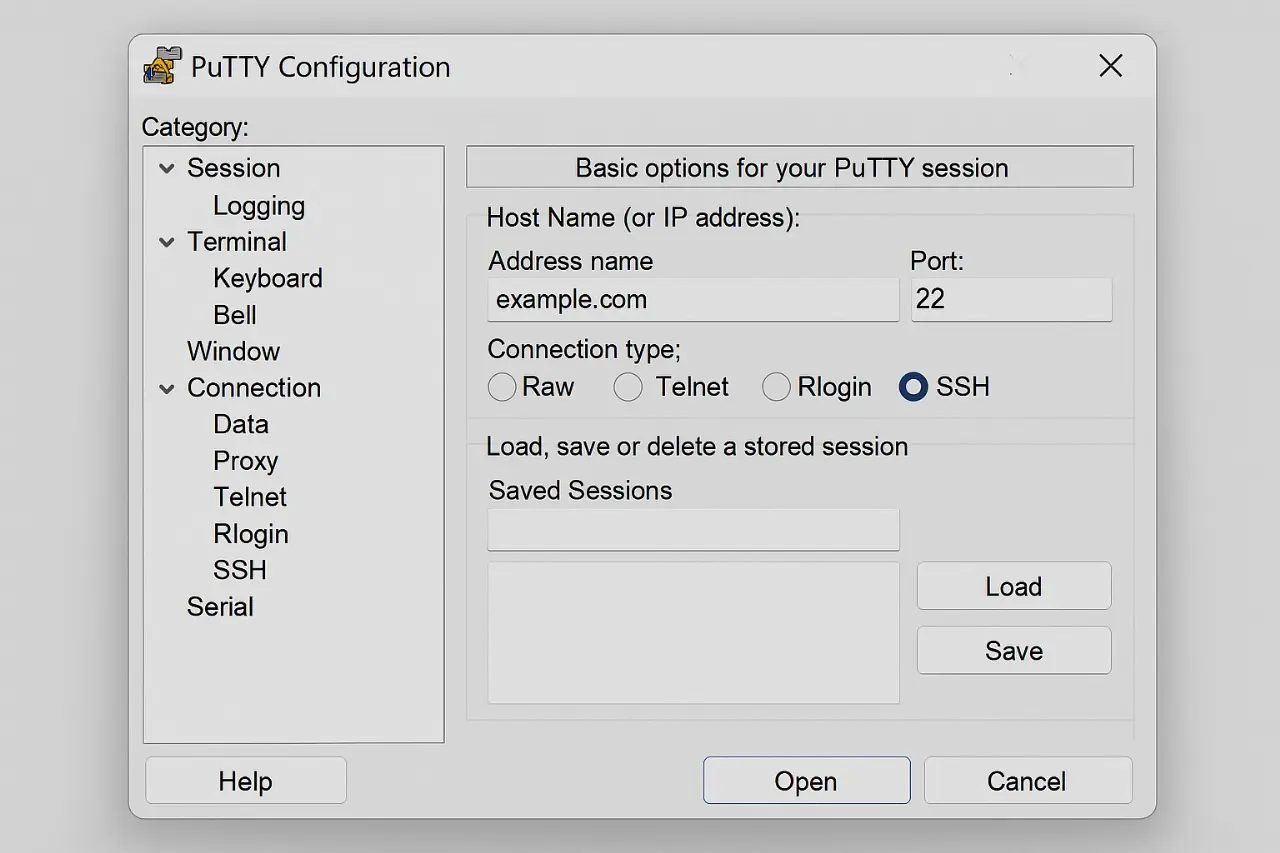

Passo 2: Conexão e Acesso ao Switch
Siga os passos originais para acessar o modo EXEC privilegiado.
Passo 3: Verificação e Backup da Configuração

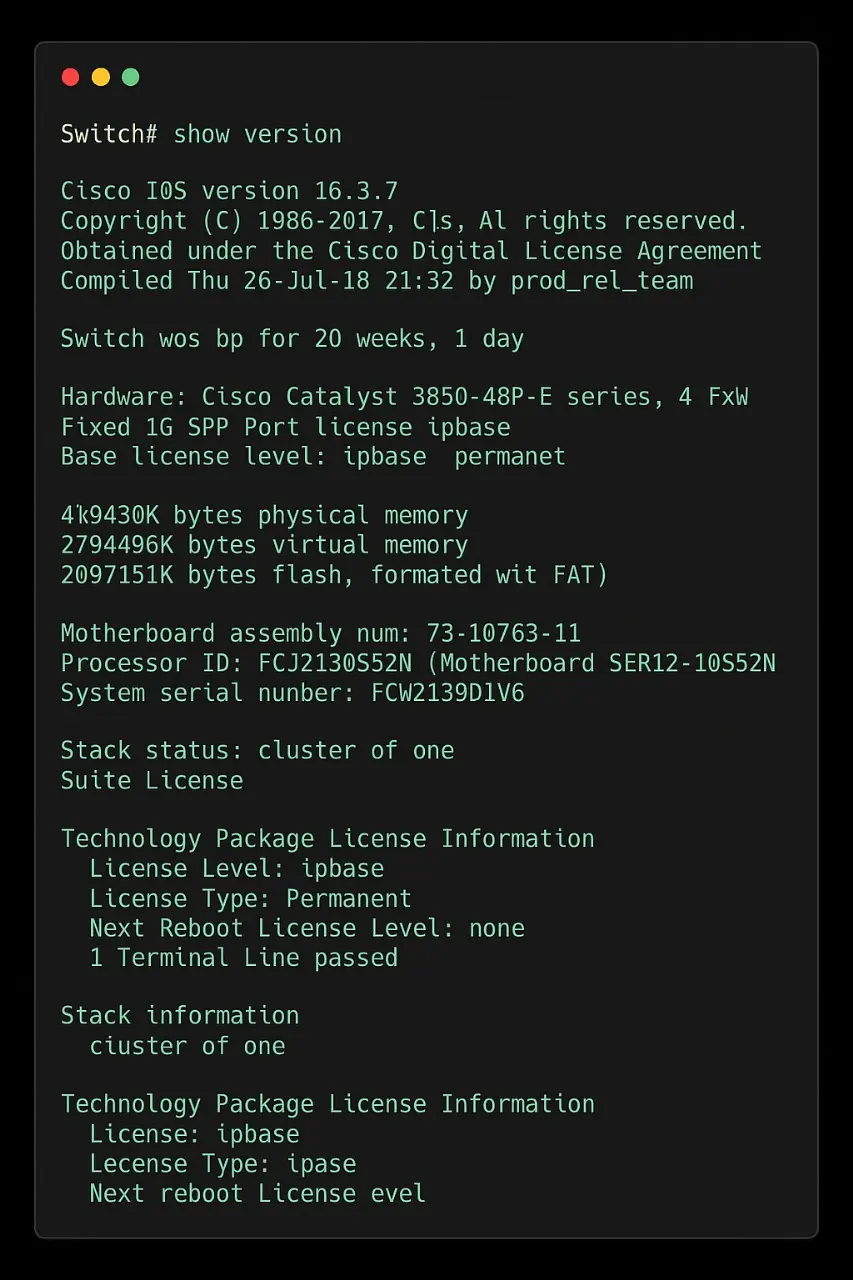

Verificar o IOS Atual:
- Digite
show versione pressione Enter. - Exemplo de Saída do
show version:
Cisco IOS Software, IOS-XE Software,
Catalyst 3850 Software
(CAT3K_CAA-UNIVERSALK9-M, Version 16.9.4,
RELEASE SOFTWARE (fc2)
Technical Support:
http://www.cisco.com/techsupport
Copyright (c) 1986-2020 by Cisco Systems,
Inc.
Compiled Tue 24-Mar-20 12:50 by mcpre
ROM: BOOTLDR: Gibraltar Boot Loader
(CAT3K_CAA-BOOTLDR) Version 16.9.4,
RELEASE SOFTWARE (fc2)
Switch uptime is 1 week, 2 days, 3 hours,4 minutes
System returned to ROM by reload
System image file is "flash:
cat3k_caa-universalk9.16.09.04.SPA.bin"
Last reload reason: Reload Command
cisco WS-C3850-24P (APM88XXX)
processor with 1048576K bytes of memory.
Processor board ID ABC1234DEFG
... (outras informações)O que procurar na saída:
Versão do IOS-XE:
“Version 16.9.4” no exemplo.
Nome do arquivo da imagem IOS:
“flash:cat3k_caa-universalk9.16.09.04.SPA.bin” no exemplo.
Modelo do Switch:
“cisco WS-C3850-24P” no exemplo.
Tempo de atividade do sistema (“uptime”):
“Switch uptime is 1 week, 2 days, 3 hours, 4 minutes” no exemplo.
Razão da última recarga (“Last reload reason”):
“Reload Command” no exemplo.
ID da placa do processador:
“Processor board ID ABC1234DEFG” no exemplo.
Memória RAM:
“1048576K bytes of memory” no exemplo.
O que fazer após o “show version”?
- Anote a versão atual do IOS-XE.
- Verifique se o modelo do switch corresponde à imagem que será instalada.
- Confirme o nome da imagem em execução.
Backup da Configuração no Pendrive USB:
– Insira o pendrive USB na porta USB do switch.
– Verifique se o pendrive é reconhecido: show usbflash0:
Verificando o conteúdo do pendrive:
– Após inserir o pendrive, e executar o comando show usbflash0: verifique se o sistema listou os arquivos presentes no pendrive.
– Caso o comando não retorne nada, verifique se o pendrive está formatado em FAT32, e tente outro pendrive.
– Verifique se o arquivo de imagem .bin está presente no pendrive.
– Copie a configuração atual: copy running-config usbflash0:config_backup.txt
Verificando o backup:
– Após copiar o arquivo de configuração para o pendrive, utilize o comando show usbflash0: novamente.
Exemplo de saída do comando show usbflash0:
usbflash0:config_backup.txt 567890 bytes.
– Verifique se o arquivo “config_backup.txt” aparece na lista, e compare o tamanho do arquivo listado, com o tamanho do arquivo da running-config.
– Copie a configuração de inicialização: copy startup-config usbflash0:startup_config_backup.txt
– É altamente recomendado também salvar a configuração no computador via xmodem.
copy running-config xmodem:
Passo 4: Copiar a Imagem IOS-XE para a Flash
Verifique se o pendrive está inserido.
Copie a imagem do pendrive para a flash: copy usbflash0:<nome_da_imagem.bin> flash: (substitua pelo nome do arquivo).
Acompanhando a copia do arquivo e localizando a imagem copiada:
Durante a cópia do arquivo, o sistema exibirá o progresso da operação.
Aguarde até que a cópia seja finalizada, e o prompt do switch retorne.
Após a cópia, utilize o comando dir flash: para verificar se o arquivo da nova imagem foi copiado para a memória flash do equipamento.
Exemplo de saida do comando dir flash:
Directory of flash:/ 2 -rwx 12345678 bytes May 01 2024 10:00:00 -03:00 cat3k_caa-universalk9.16.12.05.SPA.bin 3 -rwx0 567890 bytes May 01 2024 10:01:00 -03:00 config_backup.txt 4 -rwx 987654 bytes May 01 2024 10:02:00 -03:00 startup_config_backup.txt
32505856 bytes total (12345678 bytes free)
No exemplo acima, a imagem copiada é a “cat3k_caa-universalk9.16.12.05.SPA.bin”.
Compare o nome e o tamanho do arquivo listado, com o arquivo que esta no pendrive, para garantir que não houve erros durante a copia.
Reiniciar o equipamento após a cópia do novo firmware:
Após a cópia do novo firmware para a flash, é recomendado reiniciar o equipamento antes de configurar o boot. Para isso utilize o comando reload, e confirme a reinicialização.
Após a reinicialização, verifique novamente com o comando dir flash: se o arquivo de imagem foi copiado corretamente, e se o equipamento está funcionando corretamente.
Passo 5: Configurar Parâmetros de Boot
Defina o caminho de boot: boot system flash:<nome_da_imagem.bin> (substitua pelo nome do arquivo).
Verifique o boot path: show boot
Salve a configuração: copy running-config startup-config
Verificando o boot:
Após o comando show boot, verifique se o caminho do boot aponta para a nova imagem que foi copiada para a flash.
Exemplo da saída do comando show boot:
BOOT variable = flash:cat3k_caa-universalk9.16.12.05.SPA.bin,1; Config file = flash:/config.text Enable Break = no Manual Boot = no HELPER variable = NVRAM/Config file
Verifique se o valor da variável BOOT aponta para o novo arquivo de imagem.
Passo 6: Recarregar o Switch
Digite reload e pressione Enter.
Confirme com y e Enter.
Após a reinicialização, conecte-se via console
Passo 7: Verificar a Atualização
Verificar a Nova Versão do IOS:
Após a reinicialização, conecte-se via console e acesse o modo EXEC privilegiado.
Digite show version e compare a saída com o exemplo anterior e com a sua imagem original.
Confirme que a versão do IOS-XE e o nome da imagem correspondem à nova imagem instalada.
