Para Roteadores Cisco 2900 e 3900 Series
Roteadores Cisco 2900 e 3900 Series – PVDM e DSP:
Uma coisa que você precisa saber sobre os Roteadores Cisco 2900
Os Roteadores Cisco 2900 e 3900 Series são projetados para atender demandas de aplicação de médias empresas com potencial para evoluir para serviços baseados em nuvem.
Na verdade, as especificações de Roteadores Cisco ISR G2 são iguais com pequenas diferenças, embora cada série tem algo diferente.
Roteador Cisco 2921
Então, o que é a coisa que devemos saber sobre Cisco 2900 Series?
A maior diferença em relação ao Roteador Cisco 1900 é que o Cisco 2900 e 3900 suporta High-Density Packet Voice Digital Signal Processor Module slots (DSP). Estes slots permitem Packet Voice Digital Signal Processor Module (PVDM), que é um módulo de hardware que fornece processador de sinal digital (DSP), aos recursos ao sistema.
Agora, vamos começar a aprender sobre o recurso PVDM no Roteadores Cisco 2900.
Parte 1: Sobre a Cisco 2900 e 3900 Series Routers
De acordo com o costume, devemos aprender as especificações do Cisco 2900 em primeiro lugar.
Cisco 2900 e 3900 Series routers are Integrated Services Routers (ISRs)
Esta série oferece quatro plataformas: Roteador Cisco 2901, o Roteador Cisco 2911, o Roteador Cisco 2921 e o Roteador Cisco 2951.
A Tabela 1 mostra as características de quatro modelos.
| Modelo | CISCO2901 / K9 | CISCO2911 / K9 | CISCO2921 / K9 | CISCO2951 / K9 |
| DSP (PVDM) Slots | 2 | 2 | 3 | 3 |
| Interfaces | 2GE | 3GE | 3GE | 3GE |
| Slots EHWIC | 4 | 4 | 4 | 4 |
| SM Slots | 0 | 1 | 1 | 2 |
| ISM Slots | 1 | 1 | 1 | 1 |
| SFP | 0 | 0 | 1 | 1 |
| Memória | 512/2 GB | 512/2 GB | 512/2 GB | 512/2 GB |
| Memória flash | 256 MB / 8 GB | 256MB / 8 GB | 256MB / 8 GB | 256MB / 8 GB |
| unidade de rack | 1U | 2 L | 2 L | 2 L |
| Opções de fonte de alimentação | CA e PoE | CA, PoE e DC | CA, PoE e DC | CA, PoE e DC |
| Suporte RPS (Externo) | Não | Cisco RPS 2300 | Cisco RPS 2300 | Cisco RPS 2300 |
Com Exceção de suporte ao módulos EHWIC, podemos encontrar módulos importantes na tabela acima. Os Slots DSP são suportados em todos os modelos. Os Roteadores Cisco 2901 e 2911 suportam 2 slots DSP enquanto que os Roteadores Cisco 2921 e 2951 suportam 3 slots DSP. Nós vamos falar sobre esse recurso mais adiante.
Parte 2: Quais são os DSP e as PVDM suportadas?
Um módulo de processador de Pacotes de Sinal de Voz Digital (PVDM) é um módulo de hardware que fornece recursos (DSP) do sinal no processador digital para o sistema. Um módulo PVDM pode ser preenchida com um ou mais DSPs. Os recursos DSP em um PVDM fornecem serviços de colaboração, incluindo sessões de voz, sessões de transcodificação, sessões de conferência e vídeo.
O chip DSP desempenha um papel crucial no sistema Cisco Unified Communications. Ele vem em vários formatos, de soldados na placa ma£e do telefone IP Cisco Unified ou gateway ate em módulo de Pacote de Voz Modular DSP (PVDM). O PVDM pode múltiplos DSPs no módulo.
Em outras palavras, DSP e PVDM fazem o Cisco 2900 se conectar aos telefones IP. Isso significa que, podemos comprar um Roteador 2900 e 3900 who is , um PVDM e uma licença UC para realizar a comunicação de voz.
Agora, os Roteadores Cisco suportam PVDM2, PVDM3 e módulos PVDM4 porém os Roteadores Cisco série 2900 suportam apenas PVDM2 e PVDM3. Os módulos PVDM3 proporcionam uma densidade mais elevada (até quatro vezes maior) do que as PVDM2s.
A Tabela 2 mostra-nos os modelos de PVDM3 e PVDM2 Modules.
| Nome | Descrição |
| PVDM3-16 | 16 canais de voz de alta densidade e o módulo de vídeo DSP |
| PVDM3-32 | De 32 canais de voz de alta densidade e o módulo de vídeo DSP |
| PVDM3-64 | 64 canal de voz de alta densidade e o módulo de vídeo DSP |
| PVDM3-128 | 128-canal de voz de alta densidade e o módulo de vídeo DSP |
| PVDM3-192 | 192 canais de voz de alta densidade e módulo de DSP de vídeo |
| PVDM3-256 | 256-canal de voz de alta densidade e o módulo de vídeo DSP |
| PVDM2-8 | módulo DSP pacote de fax / voz de 8 canais |
| PVDM2-16 | módulo DSP pacote de fax / voz de 16 canais |
| PVDM2-32 | módulo DSP pacote de fax / voz de 32 canais |
| PVDM2-48 | módulo DSP pacote de fax / voz 48 canais |
| PVDM2-64 | módulo DSP pacote de fax / voz de 64 canais |
Os números 16, 32, 64, etc. nos números de produtos PVDM significa que o número máximo de voz G.711 exige que um modelo PVDM particular pode suportar.
Cisco 16-Channel Packet Voice/Fax DSP Module
Capítulo 3: Cisco 2900 e 3900 Series & PVDM
Não podemos encontrar slots de DSP desde o aparecimento do Cisco 2900 roteadores, porque eles são instalados em placas-ma£e ‘routers.
Esta figura nos mostra a visão interna do Cisco 2911 router. Podemos ver a área de linhas amarela é os slots de DSP.

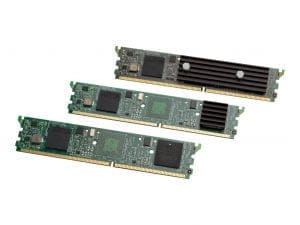

Cisco PVDM3 16 to 32 Channel Factory Upgrade

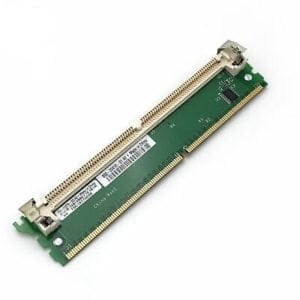

Cisco PDVM Module Adapter
Abaixo algumas dicas de utilização da PVDM para as séries 2900 e 3900.
- As PVDMs devem ser usadas de modo homogêneo, ou seja não misture PVDM2 com PVDM3 no mesmo Roteador.
- A numeração do slot de PVDMs esta definida na placa principal do Roteador
- PVDM2 devem ser instaladas em um adaptador para uso no slot de PVDM3 nos Roteadores Cisco 2900 e 3900.
Na Cisco 2900 series, módulos PVDM3 são fáceis de instalar sem adaptador, enquanto os módulos PVDM2 precisa adaptador. Há um vídeo sobre como instalar o módulo PVDM2 a partir do site da Cisco. Nós podemos ver o vídeo aqui .
Depois de instalar os módulos PVDM, ainda precisamos comprar licenças que permitem a função de voz de conexão. Se tudo estiver pronto, podemos usá-los para se conectar nos telefones IP.
A seguir 3 formas de como conectar telefones IP Cisco:
- Através de um Switch Cisco PoE
- Atraves de uma fonte de alimentação apropriada para telefones IP Cisco
- Através de um Cisco Power Injector
Os itens 2 e 3 são destinados ao utilizar um switch sem PoE, ou seja devemos usar injetores de energia ou fontes de alimentação para energizar os telefones.
Resumo
O mais importante que você deve saber sobre os Roteadores Cisco 2900 é sobre a PVDM e o DSP, que desempenham papéis importantes nas soluções de Comunicação Unificada Cisco.
